1. Visão Geral da Arquitetura

A arquitetura do projeto MuralUnB foi redesenhada para ser um sistema serverless, de manutenção mínima e custo zero.
Ela se baseia em componentes desacoplados, separando completamente o pipeline de ingestão de dados (offline) do sistema de consulta (online).

💡 Justificativa:
A principal motivação desse design é garantir longevidade e gratuidade.
A arquitetura evita custos com servidores e bancos de dados pagos, utilizando exclusivamente: - GitHub Pages e GitHub Actions (infraestrutura gratuita do GitHub)
- Gemini (plano de estudante) para geração de embeddings e classificação das tags.

Estrutura Operacional

O sistema é composto por dois contextos operacionais distintos:

Sistema de Consulta (Online / Frontend)

  • Aplicação web (SPA) com a qual o usuário interage
  • Hospedada no GitHub Pages
  • Toda a lógica de negócio — incluindo busca vetorial e consulta de dados — é executada no navegador do cliente
  • Consome arquivos JSON estáticos

Sistema de Ingestão (Offline / Pipeline de Dados)

  • Workflow automatizado via GitHub Actions
  • Responsável por extrair, processar e vetorizar (usando a API do Gemini) os dados de origem (ex: PDFs)
  • Gera e atualiza os bancos de dados JSON estáticos consumidos pelo frontend

❌ Não há backend tradicional (como Django, Node.js, etc.)
Toda a lógica e o armazenamento são gerenciados via GitHub Actions e arquivos JSON estáticos.

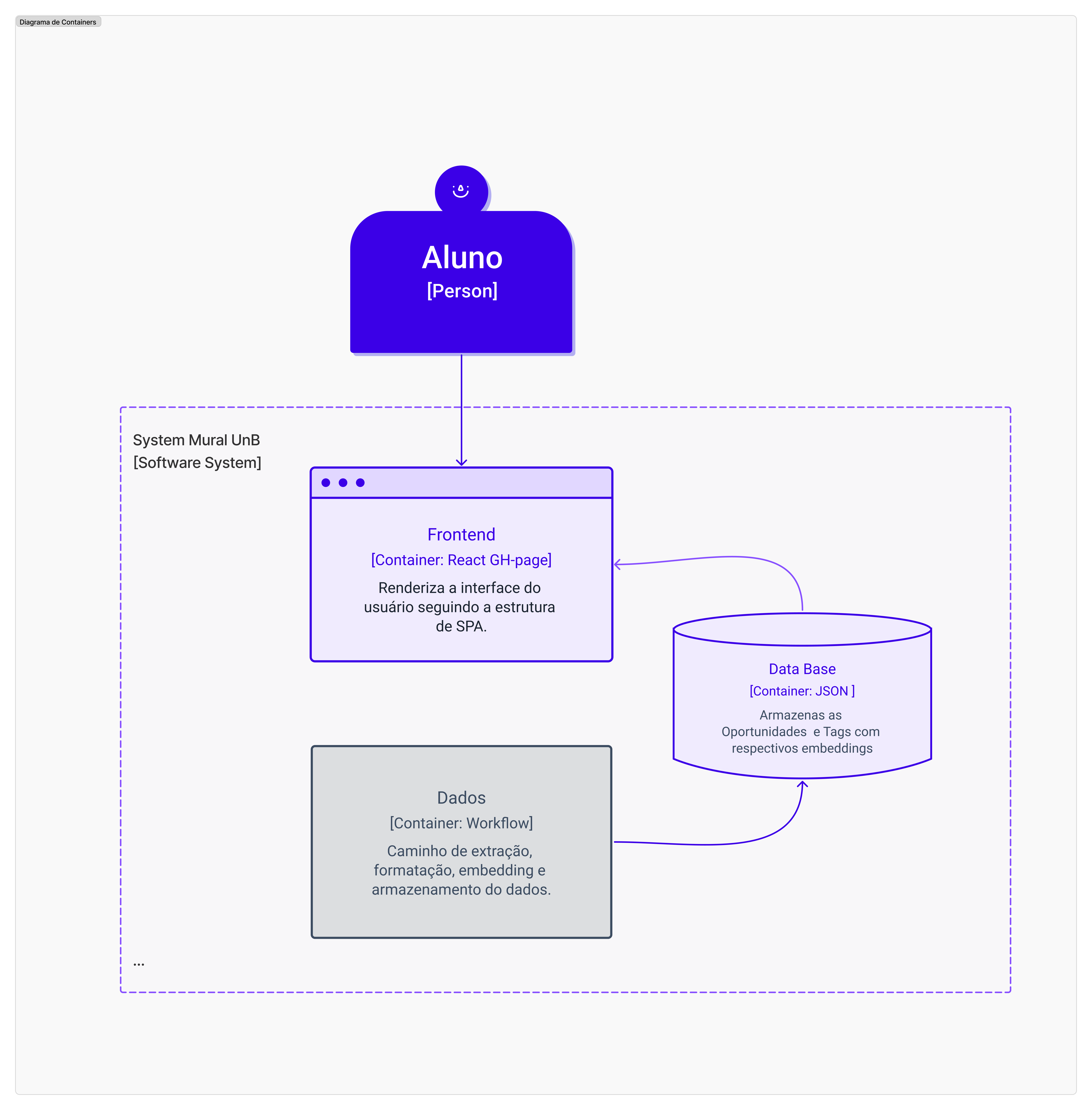

1.1 Diagrama de Containers

Este diagrama mostra a visão de alto nível do sistema, separando o Frontend (interface do usuário) do sistema de Dados.

Componentes: - Frontend (React GH-page): SPA que roda no navegador do usuário
- Data Base (JSON): Arquivos estáticos que armazenam as oportunidades e tags com seus embeddings
Diagrama de Containers

1.2 Diagrama de Componentes

Este diagrama detalha os componentes internos do Frontend e do pipeline de Dados, bem como suas interações.

A arquitetura opera em dois fluxos independentes:

Diagrama de Componentes

🔹 A. Fluxo de Consulta (Online — Lógica no Frontend)

Ocorre inteiramente no navegador do usuário, dentro do container Frontend:

  1. O aluno interage com a User Web UI (interface React)
  2. A UI dispara uma Busca Básica ao Vector Search Service
  3. O Vector Search Service aciona o Data Service para Buscar Vetores
  4. O Data Service realiza um fetch diretamente nos bancos:
  5. Tags DB.json
  6. Oportunidades DB.json
  7. Esses bancos estão hospedados junto com o site
  8. User Vector Merge e State Storage gerenciam o estado da aplicação e recalculam o vetor de interesse do usuário com base nas tags selecionadas

🔸 B. Fluxo de Ingestão de Dados (Offline — Pipeline de GitHub Actions)

Fluxo automatizado (container Dados) que roda de forma assíncrona:

  1. Inicia com dados brutos (ex: Portfólios em PDF)
  2. O PDF Extractor (script Python) extrai o texto
  3. O Data Handler formata e normaliza os dados extraídos
  4. Os dados limpos são enviados ao Content Embedding (Gemini) para Vetorização
  5. O Vector Writer Service atualiza os arquivos:
  6. Tags DB.json
  7. Oportunidades DB.json

Esses arquivos são armazenados no repositório do projeto e utilizados pelo frontend.

2. Arquitetura de Pastas

A arquitetura de pastas dos três componentes do servidor está documentada no Figma (HUB)
