🐟 Diagrama Espinha-de-Peixe (Ishikawa)

O Diagrama Espinha-de-Peixe, também chamado de Diagrama de Ishikawa, é uma ferramenta visual usada para solução de problemas e análise de causas. Ele é estruturado como o esqueleto de um peixe: o problema é posicionado na "cabeça" do peixe e as potenciais causas derivam da cabeça como "espinhas".

Essas espinhas representam diversas categorias como processos, materiais, medidas, pessoas, métodos, etc. Organizar as causas dessa forma ajuda na identificação da raiz do problema discutido.

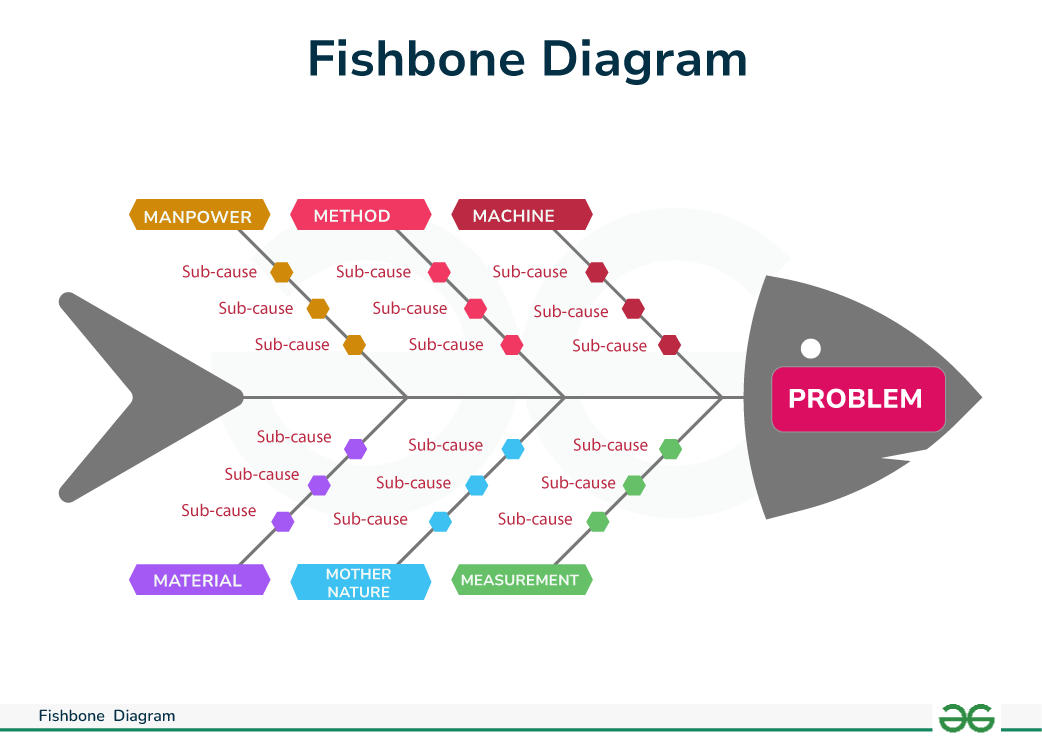

A seguir, veja como o diagrama é estruturado:

ELEMENTOS DO DIAGRAMA

  • Cabeça do Peixe: É o problema definido a ser analisado.
  • Espinha Principal: Define as principais categorias ou fatores que contribuem ao problema. As categorias comuns incluem:
  • Pessoas
  • Processos
  • Ambiente
  • Equipamento
  • Materiais
  • Espinhas Secundárias: Derivam da espinha principal, representando fatores específicos ou sub-causas de cada categoria principal.
  • Categorização das causas: Estes são fatores ou causas de cada espinha secundária, definindo aspectos específicos que contribuem para o problema.

🔧 COMO MONTAR UM DIAGRAMA ESPINHA-DE-PEIXE

  1. Defina o problema que precisa ser analisado.
  2. Determine as categorias que podem contribuir para o problema.
  3. Desenhe a espinha principal:
  4. Em um quadro branco ou papel, desenhe uma linha horizontal representando a espinha principal.
  5. Na ponta da espinha, desenhe a cabeça do peixe e escreva o problema a ser discutido.
  6. Adicione as categorias:
  7. Desenhe linhas diagonais à espinha principal e defina os nomes das categorias.
  8. Adicione sub-categorias:
  9. Se necessário, adicione sub-categorias derivando das categorias específicas.
  10. Faça um brainstorming para identificar as causas das categorias e sub-categorias e escreva-as apropriadamente.
  11. Analise as causas:
  12. Defina a relevância de cada causa e identifique as principais.
  13. Desenvolva e implemente soluções a partir da análise.
  14. Faça revisões contínuas e atualize o diagrama conforme novas informações surgem ou conforme o processo de solução se desenvolve.

O Diagrama Espinha-de-Peixe é uma excelente ferramenta para identificar e analisar as causas de problemas, permitindo que equipes colaborem de forma mais estruturada e eficiente.
