📊 Diagrama de Visão Geral da Interação¶

Os Diagramas de Visão Geral da Interação são um dos 14 tipos de diagramas da Linguagem Unificada de Modelagem (UML). Eles fornecem um alto nível de abstração para representar modelos de interação em sistemas complexos.

🌐 Finalidade¶

Esses diagramas são utilizados para oferecer uma visão ampla e resumida da estrutura de um sistema, conectando diversas partes importantes, como:

✅ Casos de uso
🔄 Atividades
🧱 Classes
🧩 Componentes
🔁 Estados

🧩 Elementos do Diagrama¶

Os nós representados nesses diagramas indicam interações ou o uso de interações. Além disso, eles fazem uso de elementos de notação comuns nos diagramas de atividade e diagramas de sequência, como:

🔵 Nó Inicial
🔴 Nó Final
🔀 Decisão
🔁 Mesclagem
➗ Bifurcação (Fork)
🔗 Junção (Join)

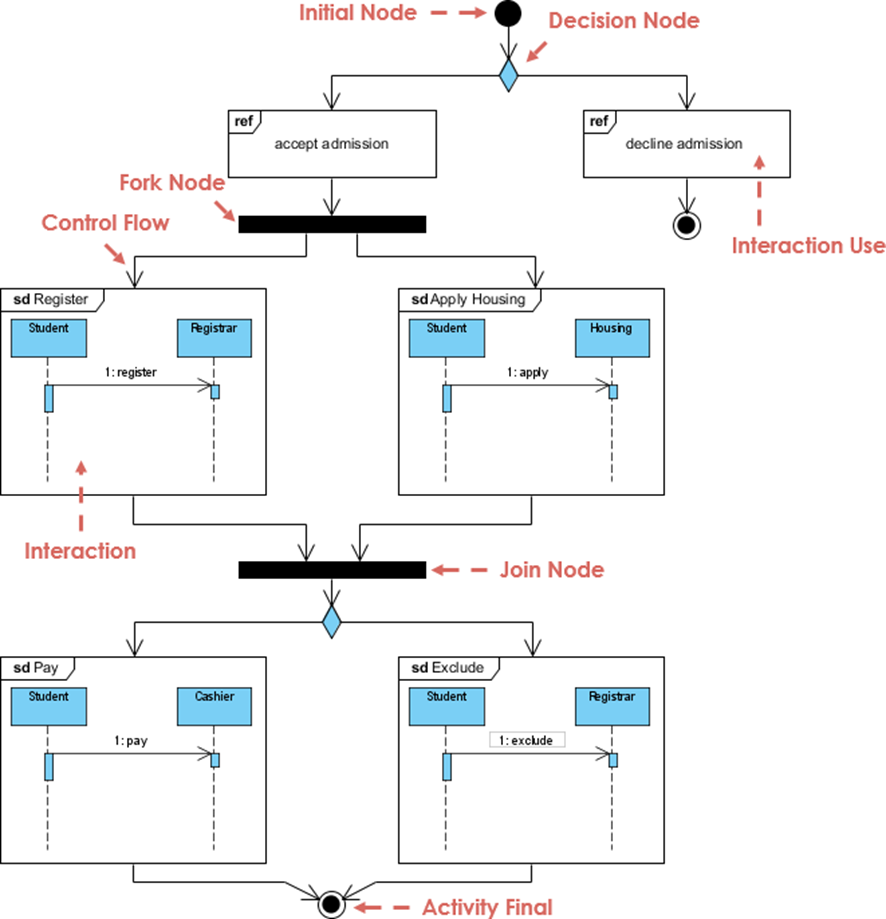

O exemplo acima mostra um aluno que foi aceito em uma universidade. Primeiro, o aluno deve aceitar ou recusar a admissão. Após a aceitação, o aluno deve se registrar para as aulas e solicitar moradia. Após a conclusão de ambos, o aluno deve pagar à secretaria. Se o pagamento não for recebido dentro do prazo, o aluno será excluído pela secretaria.
