Diagrama de Pacotes UML

O Diagrama de Pacotes, definido pela linguagem UML, visa descrever como os elementos de um sistema estão organizados, distribuídos em agrupamentos lógicos chamados de pacotes, e demonstra as dependências entre eles.
Esse diagrama é amplamente utilizado para separar os módulos, divisões ou camadas da arquitetura de um projeto de software.

📦 PACOTES

  • Agrupam um conjunto de elementos e permitem nomear esses grupos;
  • Podem representar um sistema, um subsistema, uma biblioteca, um framework, uma camada de arquitetura, entre outras alternativas;
  • Pacotes podem conter outros pacotes;
  • Um conector de aninhamento é usado quando os elementos não cabem dentro da representação do pacote ou por questão gráfica.

Exemplo:

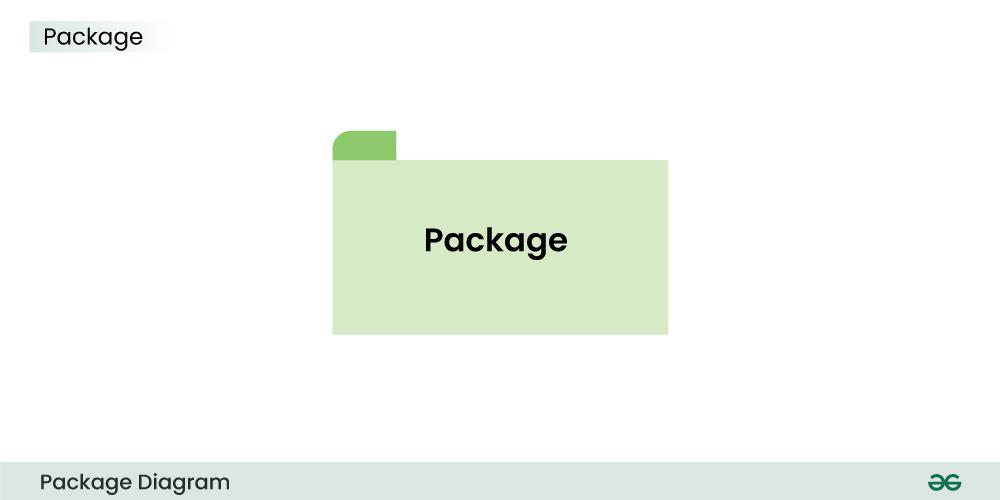

Representação de um pacote em UML

🏷️ NOMES QUALIFICADOS

  • Nomes qualificados são outra forma de demonstrar os elementos contidos em um pacote;
  • Apresenta-se desta forma: "Pacote Principal"::"Pacote Interno"

🔗 DEPENDÊNCIA

  • Em diversos casos, pacotes contêm dependências entre si;
  • Ou seja, algum elemento dentro de um dos pacotes depende de algum elemento contido em outro pacote;

Exemplo:

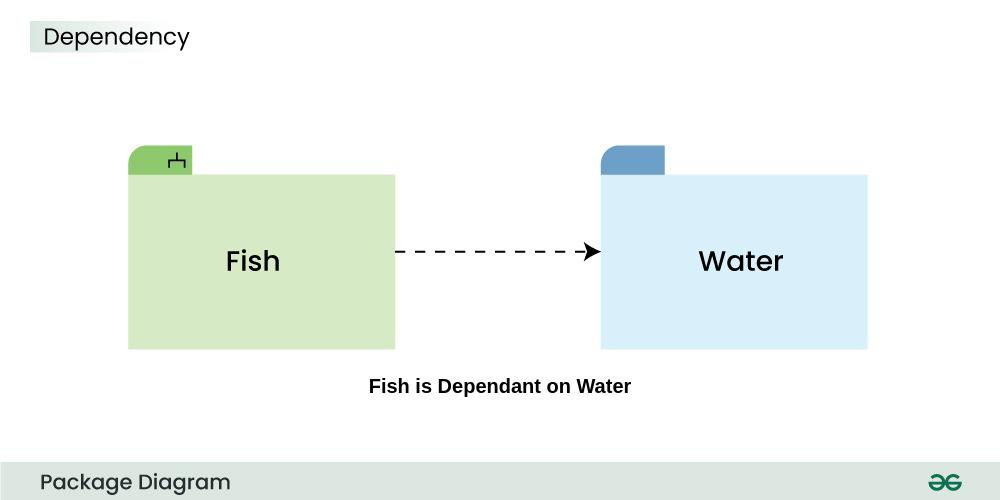

O pacote 'Peixe' depende do pacote 'Água'

📥 DEPENDÊNCIA COM IMPORTAÇÃO

  • É possível que um pacote importe elementos de outro pacote;
  • Isso pode ser feito usando relacionamentos de dependência, utilizando os estereótipos ≪access≫ e ≪import≫;
  • Estereótipos são uma maneira de atribuir características novas a um elemento ou associação;
  • Existem os estereótipos de texto, que não modificam o desenho padrão, são apenas texto entre sinais de menor e maior, assim:
    ≪característica≫
  • Também existem os estereótipos gráficos, que não mudam o desenho padrão do componente.

🔑 ESTEREÓTIPO ≪ACCESS≫

  • Usando o estereótipo ≪access≫, o elemento é importado para o pacote, não possuindo visibilidade pública;
  • Ou seja, não é visível como um elemento do pacote fora dele;
  • O elemento importado não pode ser importado novamente por outros pacotes, a partir do pacote que o importou.

Exemplo:

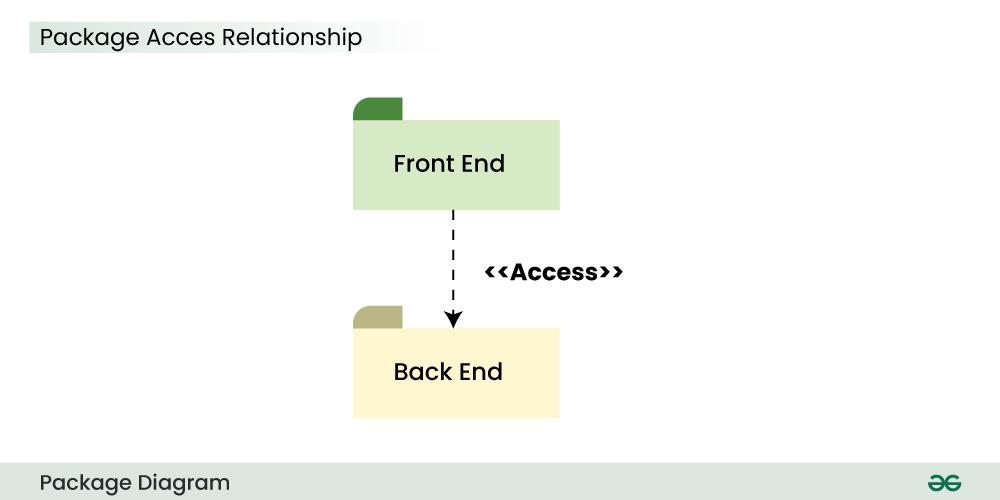

O pacote 'FrontEnd' acessa o pacote 'BackEnd'

📤 ESTEREÓTIPO ≪IMPORT≫

  • Usando este estereótipo, o elemento possui visibilidade pública no pacote, podendo ser importado por outros pacotes.

Exemplo:

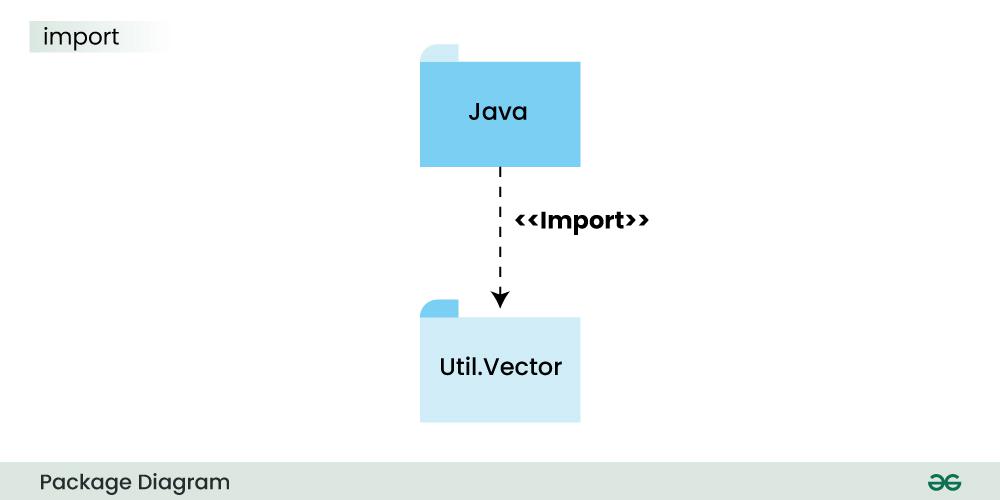

O pacote 'Java' importa o pacote 'Util.Vector'

🔄 DEPENDÊNCIA COM MESCLAGEM

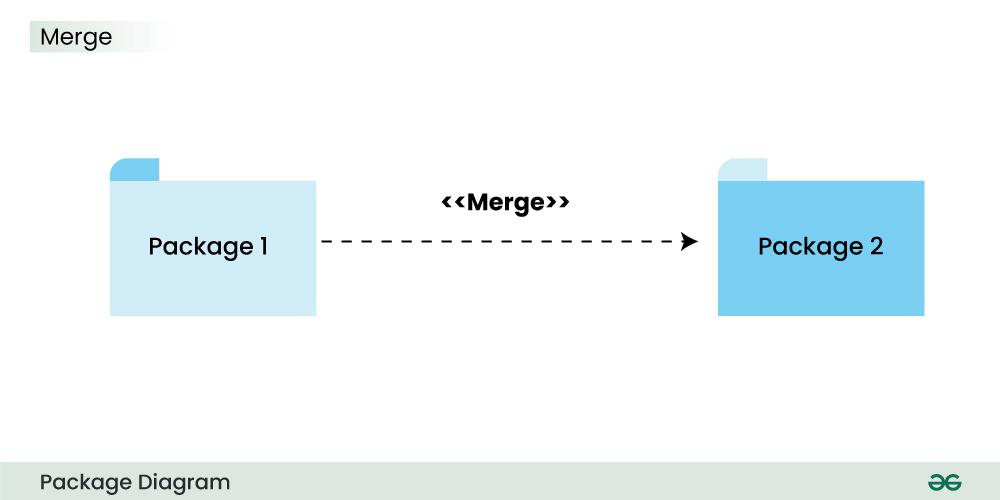

  • É possível mesclar os elementos de um pacote em outro, utilizando o estereótipo ≪merge≫;
  • Ao utilizar o recurso, todos os elementos do pacote de origem serão incluídos no pacote de destino.

Exemplo:
